Đấu nối trong tự động hóa công nghiệp (Phần 1)
1. Vì sao đấu nối hiện trường trở thành “nút thắt” của tự động hóa?
Trong cấu trúc truyền thống, mỗi cảm biến hoặc cơ cấu chấp hành được kéo một tuyến cáp riêng về tủ điện. Phương án này vẫn phù hợp với máy nhỏ, số lượng I/O thấp hoặc khi cần mức độ tùy biến rất cao. Tuy nhiên, khi máy móc ngày càng mô-đun hóa và mật độ I/O tăng, các hạn chế bắt đầu xuất hiện:
2. Distributor box là gì và hoạt động như thế nào?

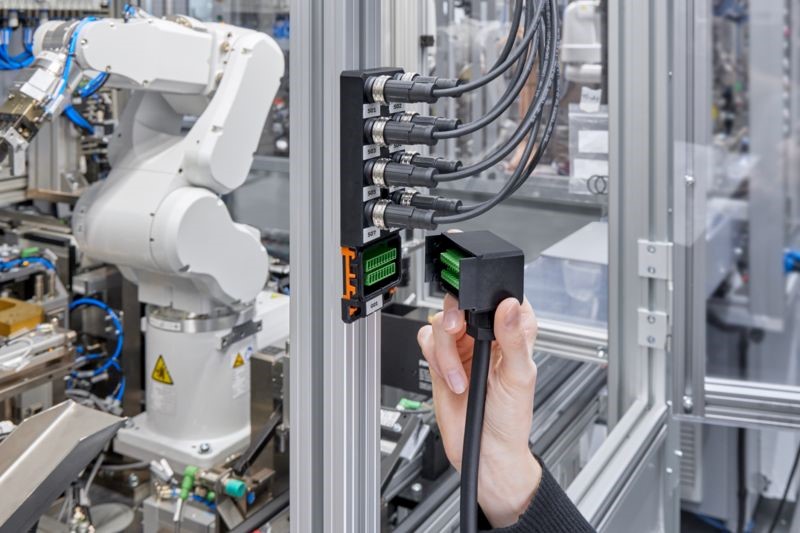

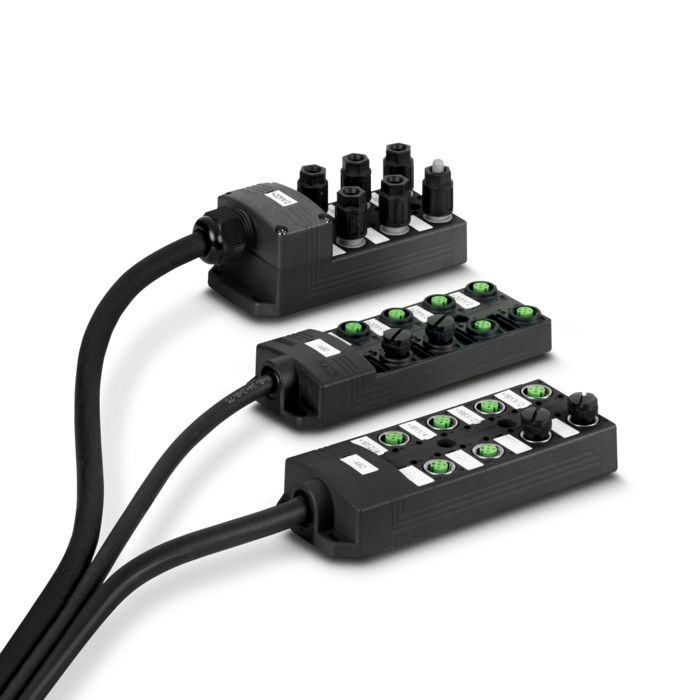

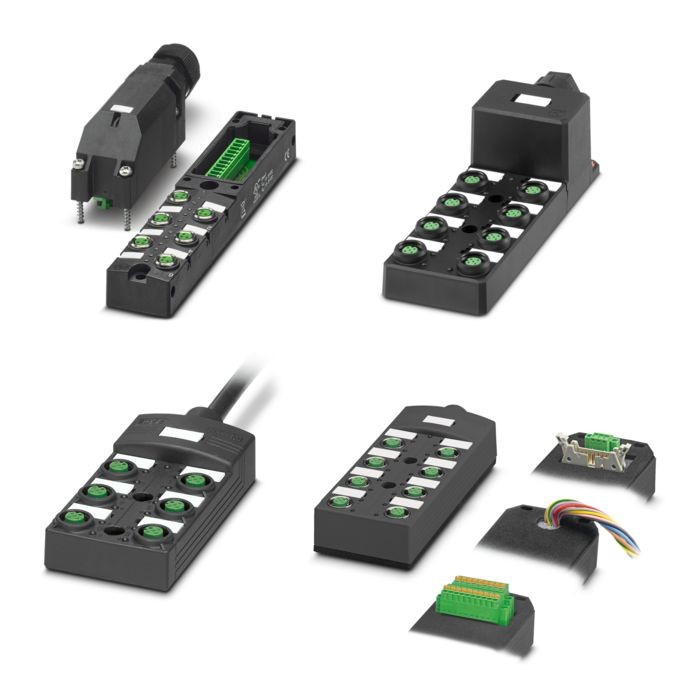

Hộp phân phối (Distributor box), còn được gọi là sensor/actuator box hoặc hộp phân phối tín hiệu hiện trường, là thiết bị thụ động được lắp trực tiếp trên khung máy hoặc gần cụm cảm biến. Các cổng M8 hoặc M12 tiếp nhận tín hiệu từ cảm biến và cơ cấu chấp hành. Toàn bộ các kênh sau đó được gom vào một master cable để đưa về PLC, remote I/O hoặc lớp giao tiếp trong tủ điện.
3. Lợi ích nổi bật trong thiết kế và vận hành
+ Rút ngắn thời gian lắp đặt. Cáp cảm biến/actuator lắp sẵn đầu nối giúp giảm các thao tác cắt, tuốt, bấm đầu và đấu từng lõi. Với M12 Push-Pull, Phoenix Contact công bố thời gian lắp đầu nối có thể giảm tới 80% so với kết nối ren vít trong điều kiện so sánh của hãng.
+ Giảm lỗi đấu dây. Các cổng được mã hóa, đánh số và có cơ cấu khóa phù hợp. Kết nối plug-and-play giúp hạn chế đảo dây, lỏng đầu nối hoặc đấu nhầm kênh.
+ Chẩn đoán và bảo trì nhanh. Đèn LED trạng thái và nhãn đánh dấu tại từng cổng cho phép kỹ thuật viên khoanh vùng sự cố ngay trên máy thay vì dò toàn bộ tuyến dây về tủ điện.
+ Phù hợp môi trường công nghiệp. Các phiên bản đúc kín, vỏ bền và cấp bảo vệ cao hỗ trợ làm việc trong điều kiện bụi, ẩm, rung động, dầu mỡ hoặc dao động nhiệt độ. Từng ứng dụng vẫn cần kiểm tra đúng cấp IP, vật liệu và giới hạn nhiệt độ của mã sản phẩm.
+ Dễ mở rộng và mô-đun hóa máy. Khi cần bổ sung cảm biến, người thiết kế có thể sử dụng cổng dự phòng hoặc thêm cụm phân phối tại hiện trường mà không nhất thiết mở rộng toàn bộ tuyến dây về tủ.
+ Tối ưu tổng chi phí sở hữu. Giá trị kinh tế không chỉ đến từ số mét cáp giảm đi, mà còn từ thời gian lắp đặt, kiểm tra, chạy thử, bảo trì và thời gian dừng máy được rút ngắn.
