Giải pháp Giám sát/Quản lý năng lượng - EMS của Phoenix Contact
23/06/2026
Admin
Giải pháp EMS: từ dữ liệu năng lượng đến hành động tiết kiệm thực tế
Năng lượng không còn chỉ là một khoản chi phí vận hành. Trong các nhà máy sản xuất, tòa nhà kỹ thuật, trạm sạc, hệ thống điện mặt trời hoặc cơ sở hạ tầng công nghiệp, năng lượng đã trở thành một chỉ số quan trọng để đánh giá hiệu suất, chi phí, phát thải và mức độ ổn định của hệ thống. Khi giá năng lượng tăng, yêu cầu giảm phát thải ngày càng rõ ràng và các tiêu chuẩn quản lý như ISO 50001 được áp dụng rộng hơn, doanh nghiệp cần một cách tiếp cận bài bản: đo được - hiểu được - phân tích được - tối ưu được.
Phoenix Contact xây dựng giải pháp giám sát/quản lý năng lượng EMS theo hướng hệ sinh thái đồng bộ: thiết bị đo năng lượng EMpro, đồng hồ năng lượng cho mục đích phân bổ/ghi nhận chi phí, biến dòng và cảm biến đo dòng/áp, các giao diện truyền thông công nghiệp, REST API, kết nối cloud Proficloud.io và phần mềm Energy Management Service. Nhờ đó, dữ liệu điện năng được thu thập liên tục từ hiện trường, truyền về hệ thống quản lý, trực quan hóa bằng dashboard và chuyển thành các chỉ số phục vụ quản lý năng lượng.
Vì sao doanh nghiệp cần một hệ thống giám sát năng lượng chuyên nghiệp?
Trong nhiều nhà máy, dữ liệu điện năng vẫn được thu thập rời rạc: một số điểm đo nằm trong tủ điện, một số được nhập thủ công, dữ liệu được tổng hợp bằng bảng tính, còn việc phân tích thường chỉ dừng ở tổng kWh theo tháng. Cách làm này khó trả lời các câu hỏi quan trọng: dây chuyền nào tiêu thụ nhiều nhất, máy nào gây đỉnh tải, khu vực nào tiêu thụ điện ngoài giờ sản xuất, chi phí năng lượng trên mỗi sản phẩm là bao nhiêu, hay biện pháp tiết kiệm đã triển khai có thực sự hiệu quả không.
Một hệ thống giám sát năng lượng chuyên nghiệp có tác dụng:
- Ghi nhận liên tục các biến số năng lượng quan trọng như điện áp, dòng điện, công suất, năng lượng tiêu thụ và chất lượng điện.
- Tạo nền dữ liệu để xác định điểm tiêu thụ bất thường, đỉnh tải và các khu vực có tiềm năng tiết kiệm.
- Hỗ trợ báo cáo, đánh giá và cải tiến hiệu suất năng lượng theo chu trình Plan - Do - Check - Act của ISO 50001.
- Chuyển dữ liệu năng lượng thành dashboard, cảnh báo, báo cáo chi phí, chỉ số EnPI và cơ sở ra quyết định cho bộ phận vận hành.
Kiến trúc giải pháp EMS của Phoenix Contact

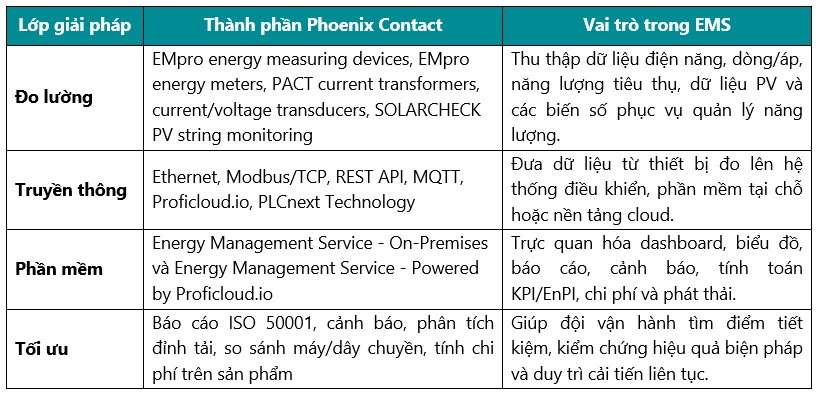

Có thể hình dung giải pháp EMS của Phoenix Contact theo bốn lớp chính: lớp đo lường tại hiện trường, lớp truyền thông và tích hợp dữ liệu, lớp phần mềm phân tích, và lớp hành động cải tiến năng lượng.
1. Thiết bị đo EMpro - trái tim của hệ thống giám sát năng lượng
Trong danh mục energy monitoring của Phoenix Contact, EMpro là nhóm thiết bị đo năng lượng trung tâm. Thiết bị đo năng lượng EMpro thu thập dữ liệu điện và truyền dữ liệu đó đến hệ thống điều khiển hoặc hệ thống quản lý cấp cao hơn. Với các phiên bản hỗ trợ kết nối Ethernet, REST API, Modbus/TCP hoặc kết nối trực tiếp đến Proficloud.io, EMpro giúp rút ngắn đáng kể thời gian tích hợp so với phương án phải xây dựng bảng thanh ghi phức tạp hoặc cấu hình mạng công nghiệp chuyên sâu.
Điểm mạnh của EMpro nằm ở cách tiếp cận thân thiện với người vận hành: cấu hình bằng trình duyệt, quy trình cài đặt theo từng bước, khả năng kết nối với biến dòng hoặc Rogowski coil, đồng thời hỗ trợ các ứng dụng từ đo năng lượng phức tạp đến phân bổ chi phí theo khu vực, dây chuyền, máy móc hoặc trạm sạc.
2. Đồng hồ năng lượng và thiết bị đo công suất cho nhiều ứng dụng

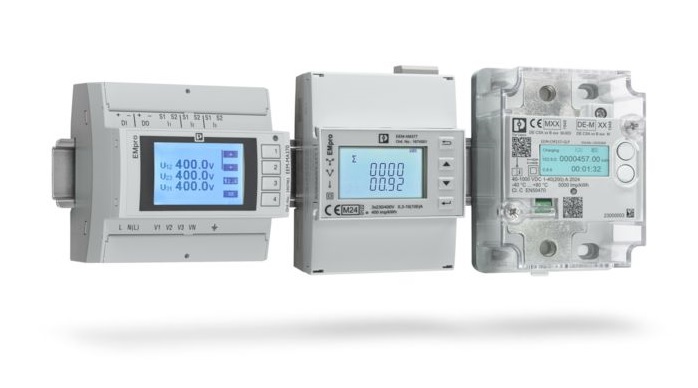

Phoenix Contact cung cấp nhóm energy and power measuring technology cho nhiều bài toán khác nhau: đo năng lượng phức tạp trong hệ thống điện, ghi nhận/ phân bổ chi phí theo cost center, giám sát hiệu suất hệ thống điện mặt trời hoặc đo trực tiếp trong các tủ phân phối. Các đồng hồ năng lượng EMpro cho mục đích billing hỗ trợ các cấu hình như đo một pha, ba pha, đo trực tiếp hoặc qua biến dòng. Trong các ứng dụng cần tính tiền, phân bổ chi phí hoặc ghi nhận tiêu thụ theo khu vực, việc sử dụng thiết bị đo phù hợp giúp dữ liệu minh bạch và dễ kiểm chứng hơn.
Với ứng dụng điện mặt trời, SOLARCHECK PV string monitoring hỗ trợ giám sát chuỗi PV, giúp phát hiện lỗi ở từng string để có biện pháp xử lý kịp thời. Đây là điểm quan trọng vì trong hệ thống PV, chỉ một chuỗi hoạt động kém cũng có thể làm giảm sản lượng tổng thể nếu không được phát hiện sớm.
3. Biến dòng, cảm biến dòng/áp - mở rộng điểm đo mà không làm gián đoạn hệ thống

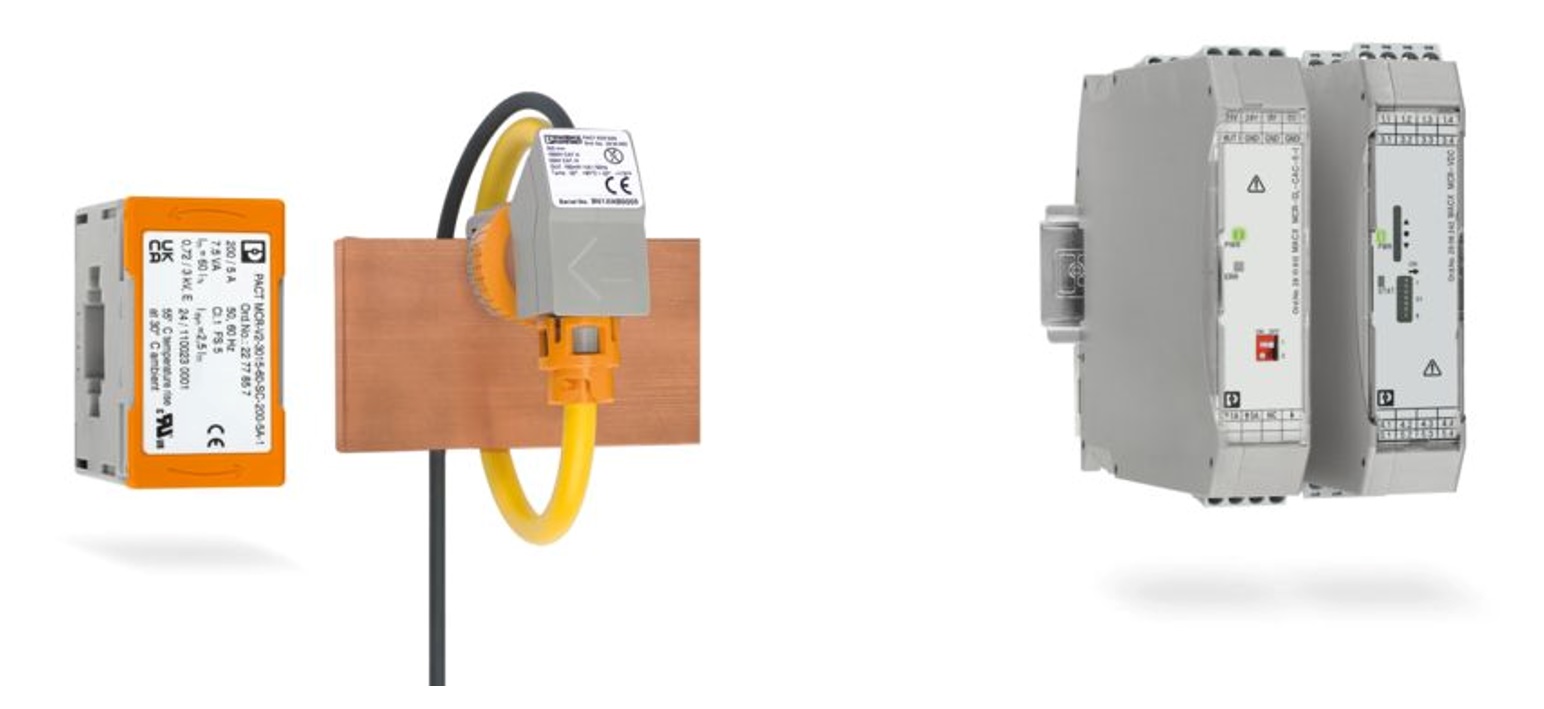

Một hệ thống EMS hiệu quả cần đủ điểm đo. Tuy nhiên, việc bổ sung điểm đo vào hệ thống đang vận hành thường gặp khó khăn: phải dừng tủ điện, tháo dây dẫn hoặc thay đổi kết cấu thanh cái. Phoenix Contact giải quyết vấn đề này bằng danh mục biến dòng PACT cho lắp đặt mới và retrofit. Với các biến dòng dạng cửa sổ, biến dòng thanh cái, Rogowski coil hoặc split-core, doanh nghiệp có thể triển khai điểm đo mới linh hoạt hơn, đặc biệt khi cần bổ sung giám sát cho dây chuyền hoặc khu vực đã đi vào vận hành.
Bên cạnh biến dòng, nhóm current and voltage measuring technology cho phép đo dòng AC/DC, dòng méo dạng, điện áp AC/DC và chuyển đổi sang tín hiệu analog tiêu chuẩn hoặc dữ liệu số. Đây là lớp cảm biến quan trọng để đưa dữ liệu điện từ hiện trường về hệ thống EMS, PLC, SCADA hoặc phần mềm phân tích.
.jpg)
4. Kết nối dữ liệu: REST API, MQTT và Proficloud.io

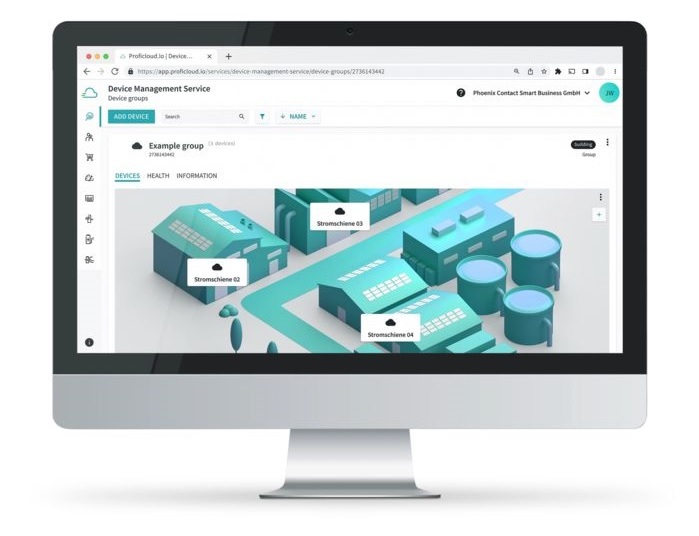

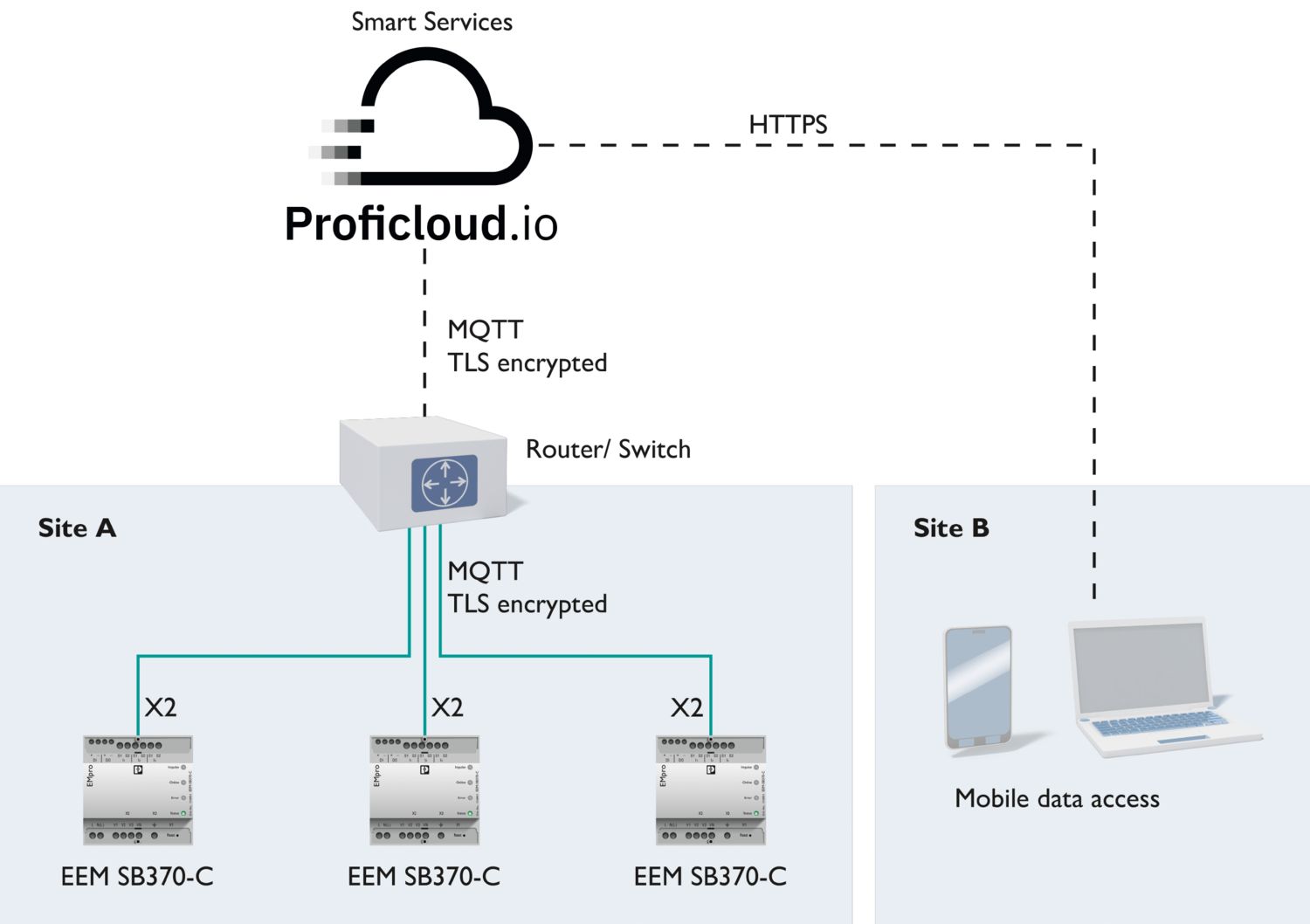

Một điểm khác biệt lớn của giải pháp EMS Phoenix Contact là khả năng kết nối dữ liệu theo cả hướng công nghiệp và hướng IT. Với REST API, dữ liệu từ thiết bị trường có thể được truy cập bằng HTTP và định dạng JSON quen thuộc, giúp đội phát triển phần mềm tích hợp nhanh hơn mà không cần hiểu sâu các bảng thanh ghi của giao thức công nghiệp. Với các thiết bị IoT-capable, EMpro có thể kết nối trực tiếp đến Proficloud.io qua Ethernet và MQTT, dữ liệu được chuyển tự động lên nền tảng cloud để lưu trữ, quản lý thiết bị và phục vụ Smart Services.

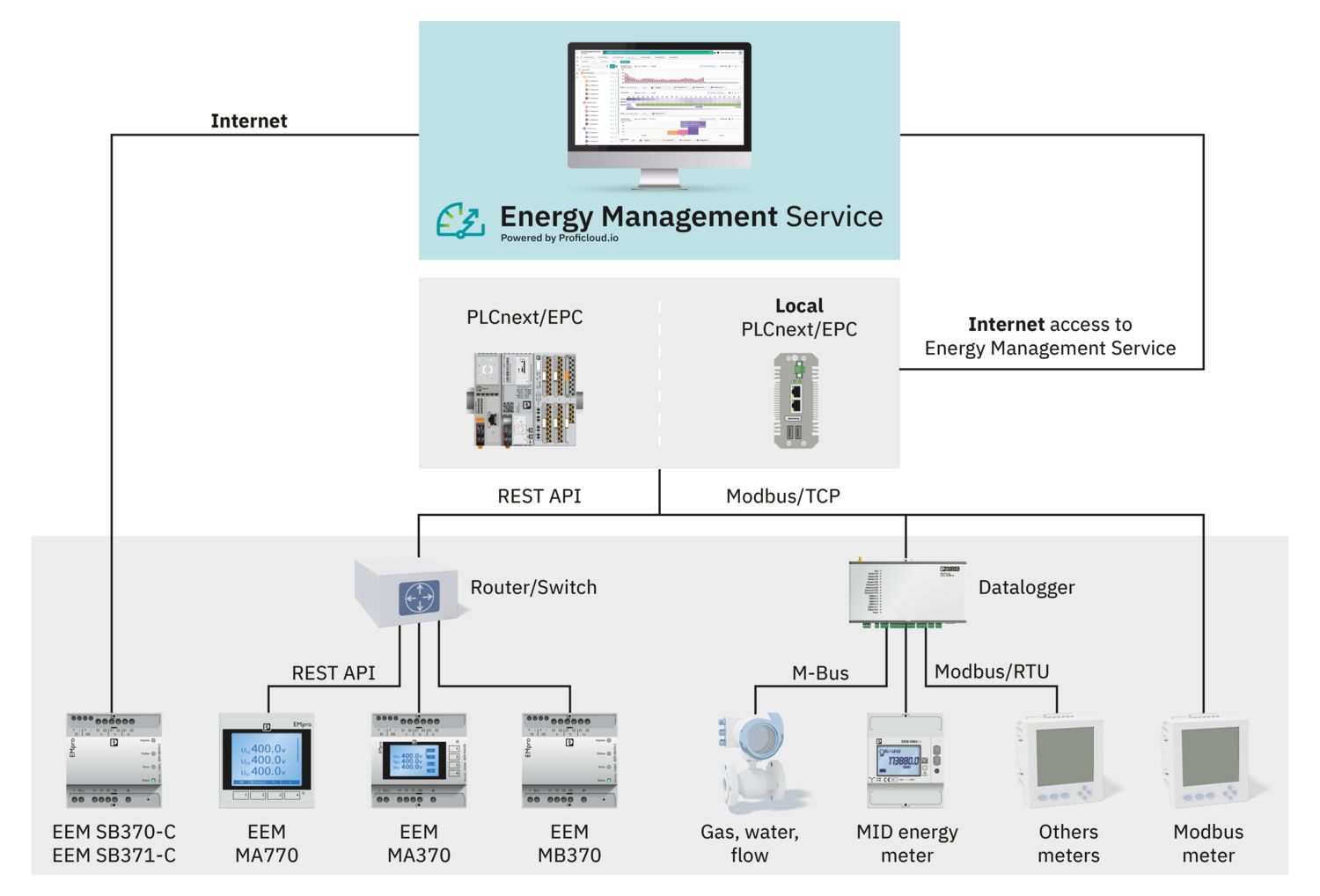

Cách tiếp cận này giúp doanh nghiệp có nhiều lựa chọn kiến trúc: giám sát nội bộ trong nhà máy bằng phần mềm On-Premises, kết nối dữ liệu cloud để theo dõi đa địa điểm, hoặc tích hợp vào hệ thống MES/SCADA/ERP bằng REST API, PLCnext Technology hay các giao thức công nghiệp phù hợp.
5. Energy Management Service - hai hướng triển khai: tại chỗ hoặc cloud
Phoenix Contact cung cấp hai hướng phần mềm để doanh nghiệp lựa chọn theo yêu cầu bảo mật, hạ tầng IT và phạm vi quản lý:
- Energy Management Service - On-Premises: phù hợp cho giám sát năng lượng nội bộ, vận hành độc lập với Internet hoặc máy chủ bên ngoài. Hệ thống có thể được cung cấp dưới dạng gói cấu hình sẵn với Edge PC, phần mềm cài đặt sẵn và license theo số lượng thiết bị đo.
- Energy Management Service - Powered by Proficloud.io: phù hợp khi cần giám sát đa địa điểm, truy cập dữ liệu mọi lúc mọi nơi, tự động truyền dữ liệu từ phần cứng IIoT-capable và tận dụng Smart Services trên nền tảng Proficloud.io

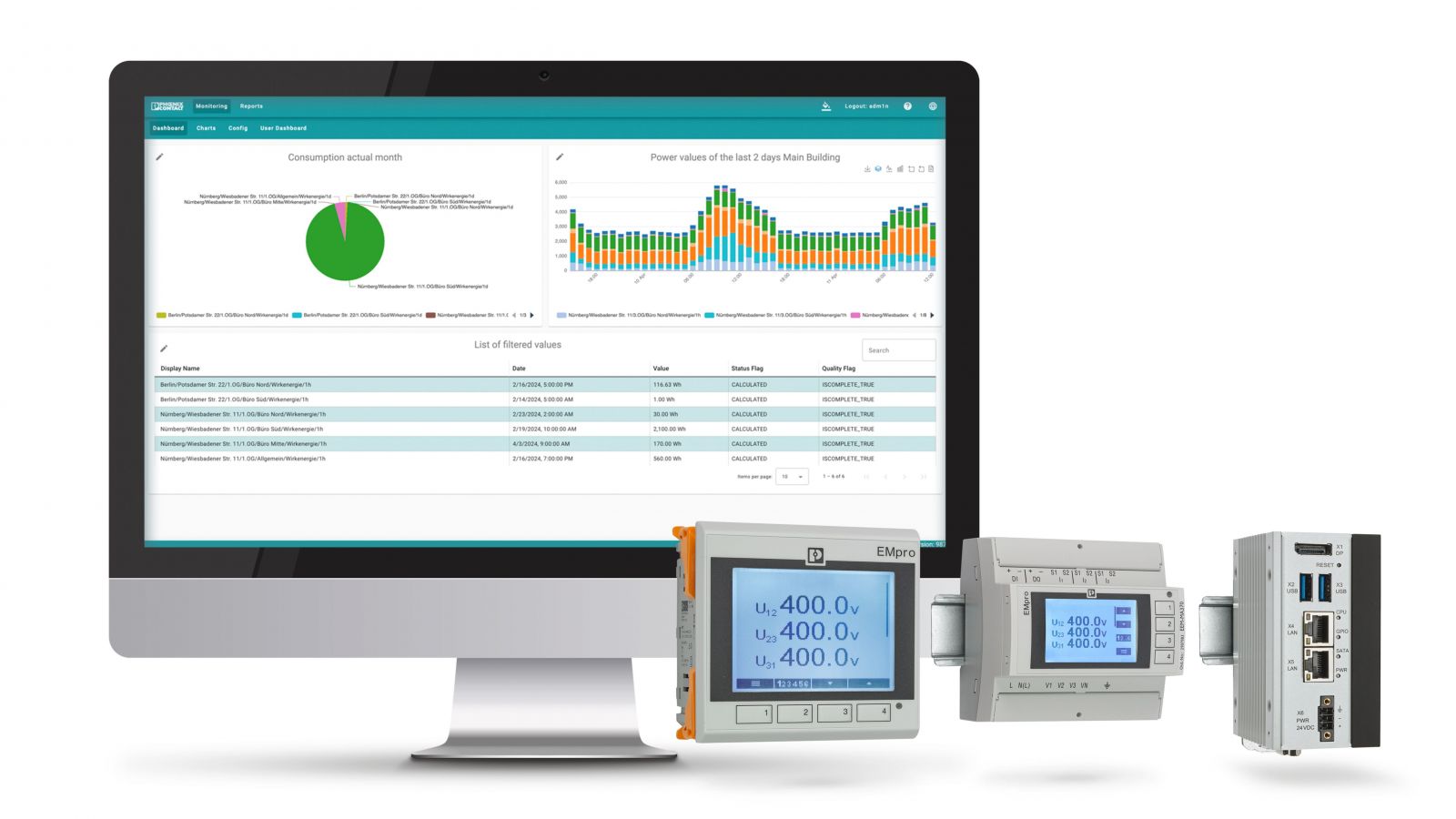

Service tập trung vào monitoring, management và analytics cho dữ liệu năng lượng, hỗ trợ dashboard trực quan, báo cáo tự động, phân tích tiêu thụ và nhận diện tiềm năng tiết kiệm.
.jpg)
6. Chức năng phân tích: từ biểu đồ đến cảnh báo và dự báo
Phần mềm EMS không chỉ hiển thị kWh. Giá trị thực sự nằm ở khả năng biến dữ liệu thô thành thông tin quản trị. Energy Management Service hỗ trợ nhiều dạng trực quan hóa như dashboard, biểu đồ đường, cột, pie chart, Sankey, Pareto hoặc heatmap. Người dùng có thể so sánh hai luồng dữ liệu trong cùng một biểu đồ, phân tích theo khoảng thời gian tùy chọn và thiết lập cấu trúc điểm đo theo nhiều cấp từ cấp nhà máy, khu vực, dây chuyền đến từng máy.
- Cảnh báo cá nhân hóa: thiết lập rule để nhận biết sớm bất thường về tiêu thụ, đỉnh tải hoặc sai lệch so với ngưỡng.
- Tính toán chi phí và phát thải: tự động hóa báo cáo chi phí năng lượng, CO2 và các chỉ số vận hành.
- Báo cáo ISO 50001: hỗ trợ công cụ báo cáo chi tiết, có thể tùy chỉnh để phục vụ kiểm toán và đánh giá hiệu quả biện pháp tiết kiệm.
- Formula editor và EnPI: tạo chỉ số hiệu suất năng lượng riêng, ví dụ kWh/sản phẩm, kWh/mẻ sản xuất, kWh/m² hoặc chi phí năng lượng trên từng công đoạn.
- Dự báo tiêu thụ: sử dụng dữ liệu lịch sử, sản lượng và yếu tố mùa vụ để dự báo nhu cầu năng lượng, từ đó hỗ trợ kế hoạch vận hành và tránh vượt ngưỡng.
7. Ứng dụng điển hình trong nhà máy và hệ thống hạ tầng
Giải pháp EMS của Phoenix Contact có thể áp dụng từ một tủ điện nhỏ đến hệ thống đa nhà máy. Một số kịch bản triển khai điển hình gồm:
- Giám sát tiêu thụ theo dây chuyền, máy hoặc khu vực sản xuất để xác định điểm tiêu thụ bất thường.
- So sánh điện năng giữa thời gian sản xuất và thời gian chờ/ngoài giờ để giảm tiêu thụ nền.
- Tính chi phí năng lượng trên mỗi sản phẩm bằng cách liên kết dữ liệu tiêu thụ với sản lượng.
- Phát hiện và tránh đỉnh tải bằng cách nhận diện thời điểm khởi động đồng thời hoặc máy tiêu thụ quá mức.
- Giám sát trạm sạc, tòa nhà, khu vực thương mại hoặc hệ thống phân phối để phân bổ chi phí theo cost center.
- Theo dõi hiệu suất PV string trong hệ thống điện mặt trời nhằm phát hiện sớm chuỗi giảm hiệu suất.
8. Đề xuất kiến trúc triển khai EMS
- Khảo sát điểm tiêu thụ chính: tủ tổng, tủ phân phối, dây chuyền, máy tiêu thụ lớn, trạm sạc, hệ thống HVAC hoặc PV.
- Chọn thiết bị đo: EMpro multifuctional energy measuring devices, EMpro energy meters, biến dòng PACT/Rogowski/split-core hoặc bộ chuyển đổi dòng/áp phù hợp.
- Thiết lập truyền thông: ưu tiên Ethernet/REST API/Modbus TCP cho hệ thống nội bộ; chọn MQTT/Proficloud.io khi cần truy cập cloud và quản lý đa địa điểm.
- Triển khai phần mềm: dùng Energy Management Service - On-Premises nếu cần dữ liệu lưu tại nhà máy; dùng Energy Management Service - Powered by Proficloud.io nếu cần truy cập mọi nơi và tận dụng Smart Services.
- Xây dựng dashboard và EnPI: cấu trúc dữ liệu theo khu vực, dây chuyền, máy, ca sản xuất; tạo KPI như kWh/sản phẩm, chi phí/mẻ, kWh/m², hoặc phát thải CO2.
- Thiết lập báo cáo và cảnh báo: tự động hóa báo cáo định kỳ, cảnh báo vượt ngưỡng, cảnh báo đỉnh tải, báo cáo hiệu quả sau khi áp dụng biện pháp tiết kiệm.
Giá trị mang lại cho doanh nghiệp
Khi triển khai đúng, EMS không chỉ là một hệ thống đo đếm. Đây là nền tảng để xây dựng văn hóa vận hành tiết kiệm năng lượng dựa trên dữ liệu. Phoenix Contact mang lại lợi thế nhờ danh mục đồng bộ từ thiết bị hiện trường đến phần mềm, từ kết nối local đến cloud, từ đo lường dòng/áp đến phân tích dashboard và báo cáo theo ISO 50001.
- Minh bạch dữ liệu: biết rõ năng lượng được tiêu thụ ở đâu, khi nào và bởi thiết bị nào.
- Tối ưu chi phí: xác định khu vực lãng phí, đỉnh tải và chi phí năng lượng theo cost center hoặc sản phẩm.
- Dễ mở rộng: bổ sung điểm đo bằng biến dòng retrofit, EMpro và phần mềm license theo quy mô.
- Tích hợp linh hoạt: hỗ trợ REST API, MQTT, Proficloud.io và khả năng kết nối với PLCnext hoặc hệ thống bên thứ ba.
- Hỗ trợ mục tiêu bền vững: theo dõi chỉ số EnPI, phát thải và hiệu quả sau từng biện pháp cải tiến.
Giải pháp Giám sát/Quản lý năng lượng EMS của Phoenix Contact giúp doanh nghiệp chuyển từ quản lý năng lượng thủ công sang quản trị năng lượng dựa trên dữ liệu. Với EMpro, các thiết bị đo dòng/áp, biến dòng PACT, REST API, MQTT, Proficloud.io và Energy Management Service, hệ thống cung cấp một chuỗi giá trị hoàn chỉnh: thu thập dữ liệu chính xác, kết nối linh hoạt, trực quan hóa thông minh, báo cáo minh bạch và hỗ trợ ra quyết định để tiết kiệm năng lượng.
Đây là lựa chọn phù hợp cho các doanh nghiệp muốn giảm chi phí vận hành, đáp ứng định hướng ISO 50001, nâng cao hiệu suất sản xuất và xây dựng nền tảng quản lý năng lượng bền vững trong dài hạn.
Nguồn: Nội dung được biên soạn và diễn giải từ các trang chính thức của Phoenix Contact. Hình ảnh được trích từ trang website chính thức của Phoenix Contact, dùng làm minh họa cho bài viết này.
